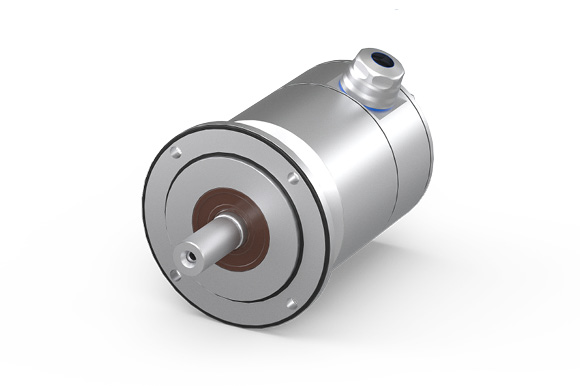

Mit der robusten, langlebigen DM-Baureihe bietet FERTIG Motors eine passgenaue Lösung für die Verpackungs-, Pharma- und Lebensmittelindustrie. Alle DM-Servomotoren sind auf hohe Dauerleistungen im Hygienic Design ausgelegt und mit einem speziell behandelten Aluminiumgehäuse für raue Umgebungsbedingungen ausgestattet, das zugleich einen idealen thermischen Leitwert aufweist. Die DM-Baureihe erfüllt die Schutzart IP69K, daher ist der Einsatz von Dampfdruckreinigern möglich. Alle eingesetzten Schmierstoffe sind nach FDA für Lebensmittel zugelassen. Optional sind die DM-Motoren mit Sperrluftanschluss gegen Kondensatbildung verfügbar.
Die DM-Baureihe: Highlights
- speziell behandeltes Aluminiumgehäuse:
für raue Umgebungsbedingungen und idealen thermischen Leitwert - Schutzart IP69K:
ermöglicht den Einsatz von Dampfdruckreinigern - One-Cable-Technologie:
vereinfacht Handhabung, Implementierung und die Konstruktion kompakterer Maschinen - hochwertige Radialkugellager:
ausgelegt auf eine Lebensdauer von 30.000 h bei Maximalbelastung - spielfreie Haltebremse:
hält stromlos präzise die Position - Absolutwertgeber-System:
dank direkter Positionserkennung entfällt das Referenzieren; die Maschinenverfügbarkeit
wird erhöht - elektronisches Typenschild:
„Plug-and-Play“ – schnelle Integration der Motorinformationen in Automatisierungssysteme - optionaler Sperrluftanschluss:
verhindert die Bildung von Kondensat - auch für 48 V DC verfügbar:
hochdynamische Antriebslösungen auch bei kleinen Spannungen
| Motortyp |

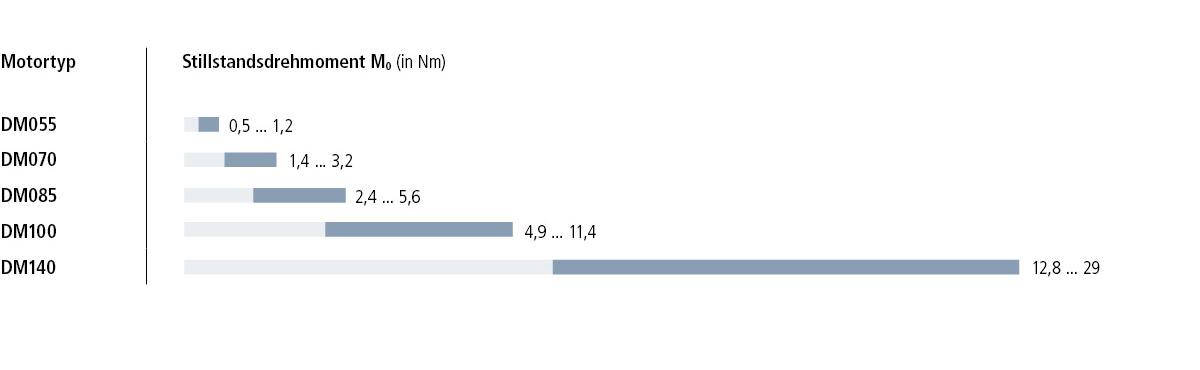

Stillstandsdrehmoment M0 (Nm) Stack 1|2|3 |
Spitzendrehmoment Mmax (Nm) Stack 1|2|3 |
Trägheitsmoment J (kgcm²) Stack 1|2|3 |
||||||
|---|---|---|---|---|---|---|---|---|---|
| DM055 | 0,5 | 0,8 | 1,2 | 2,7 | 4,2 | 6,4 | 0,14 | 0,26 | 0,38 |
| DM070 | 1,4 | 2,4 | 3,2 | 6,1 | 11,7 | 17,7 | 0,47 | 0,85 | 1,23 |
| DM085 | 2,4 | 4,1 | 5,6 | 9,2 | 18,9 | 29,3 | 1,1 | 2,0 | 2,9 |
| DM100 | 4,9 | 8,2 | 11,4 | 17,8 | 35,3 | 53,1 | 2,3 | 4,1 | 5,9 |
| DM140 | 12,8 | 21,1 | 29,0 | 37 | 74 | 111 | 11,1 | 20 | 29 |

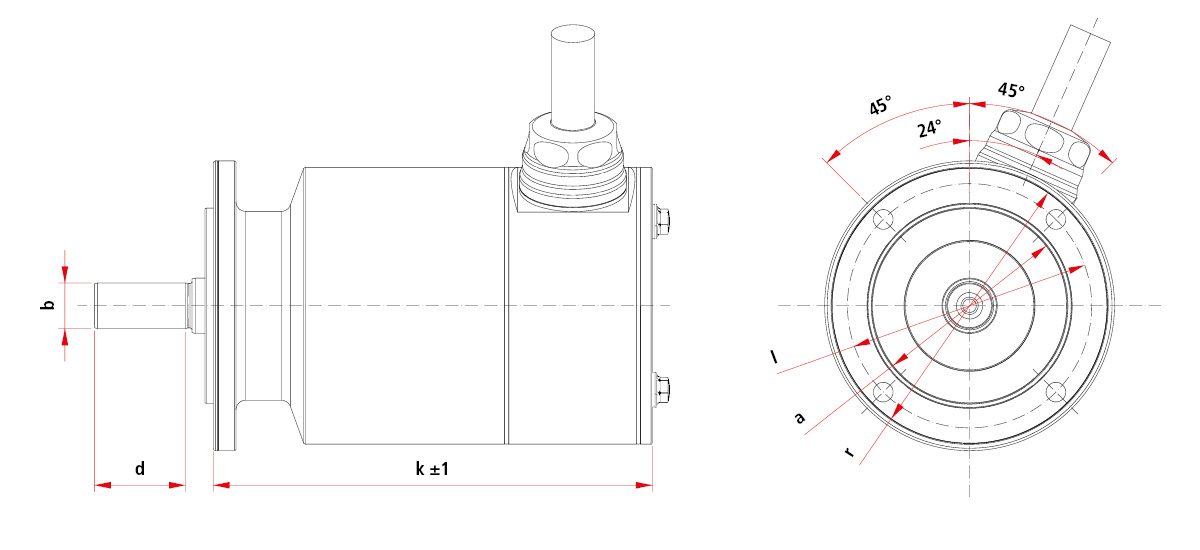

| Motortyp |
Länge k Stack 1|2|3 |
Durchmesser r |
Wellenlänge d |
Wellen-Ø b |
Zentrier-Ø a |
Lochkreis-Ø l |
||
|---|---|---|---|---|---|---|---|---|
| DM055 | 131 | 153 | 175 | 77 | 20 | 9k6 | 40j6 | 63 |
| DM070 | 135 | 161 | 186 | 89 | 30 | 14k6 | 60j6 | 75 |
| DM085 | 141 | 171 | 201 | 114 | 40 | 19k6 | 80j6 | 100 |
| DM100 | 146 | 179 | 212 | 134 | 50 | 24k6 | 95j6 | 115 |
| DM140 | 174 | 214 | 254 | 189 | 58 | 32k6 | 130j6 | 165 |
